振动时效设备通常由以下核心部分构成：

• 激振器：电机驱动偏心块产生激振力，是执行部件。
• 控制器：系统“大脑”，负责扫频、锁定共振、调节激振力、记录数据。
• 传感器（加速度计）：实时监测工件振动响应并反馈给控制器。
• 夹具、减震垫、电缆等附件：用于安装与支撑。
• 常见工件的支撑方式
• 一．梁型工件支撑方式

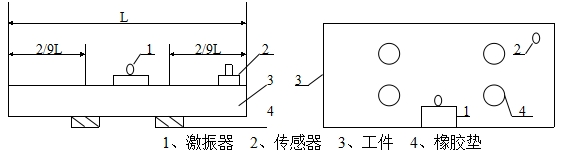

  1.如下图，在距工件端部 （2/9×L）长度处放四个橡胶垫，激振器卡在中 间或一端，传感器吸在另一端。详细咨询135-8311-3238
  注：⑴、L：为工件的总体长度；
  ⑵、梁型件必须同时符合以下条件：
  A、 工件的长度是宽度的3倍或大于3倍；
  B、工件的长度是厚度的5倍或大于5倍；

  二．板型工件支撑方式

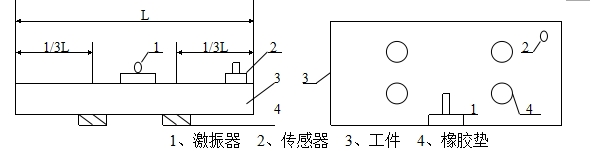

  如下图，可在距离工件端部 （1/3×L）长度处放四个橡胶垫，激振器卡在中间或一端，传感器吸在另一端。
  注：⑴、L：为工件的总体长度；
  ⑵、板型件必须同时符合以下条件：
  B、 工件的长度约等于宽度；
  C、 工件的长度是厚度的5倍或大于5倍；



  三．方形工件或圆形工件支撑方式

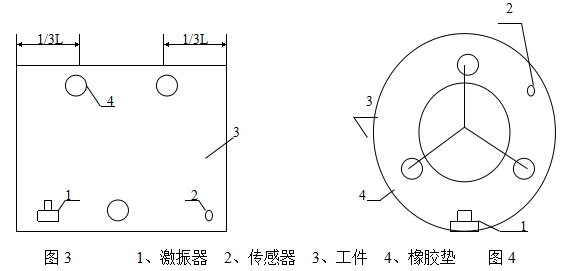

  1、当工件的长≈宽≈高时，则认为工件属于方型件类。橡胶垫可采用三 点支撑方式，激振器放在单支点侧的端部，或工件顶面的中间，传 感器放在另一端，如下图3。
  2、当工件为圆环时，橡胶垫在圆环底部采用四个或三个对称支撑，激 振器夹在两个橡胶垫中间，传感器放在另两个橡胶垫中间，如图4。
